DinoCapture 2.0 EDOF功能使用說明

EDOF(景深) 是Dino擴展延伸AM4815系列產品基于Dino軟件2.0版本1.4.6或者更高版本之上的一種所特有的圖像捕捉模式。它通過多個圖像具有不同的焦點整合成為一個圖像上有多個焦點來增加觀察的景深。

如何捕捉EDOF圖像

EDOF鼠標位于相機預覽窗口的左側，可以通過鼠標點擊來啟動EDOF工具，通過滾動鼠標滾輪來選擇重點范圍。相對越大范圍的深度，會有越多照片的拍攝。點擊圖標，它會開始捕獲從當前的焦點位置到更低的焦點位置的圖像。為了照片能有更好的效果，請?jiān)谂臄z時不要移動DINO顯微鏡和觀察對象。軟件會自動處理拍攝的照片，在呈現在圖像列表之前可能需要一段時間。

EDOF還有一種手動模式，在EDOF按鈕上滾動鼠標的時候可以發現，此功能是為了讓用戶在拍攝照片的時候可以選擇焦點。在EDOF手動模式里，有一個窗口會彈出，如圖1所展示，這是給用戶用來自動調整焦點和采取不同深度來拍攝圖片，在點擊啟動按鈕之前，會有一個值為11張照片的提示，在拍攝的過程中同樣不可以移動DINO顯微鏡和觀察對象。

圖 1

如何查看EDOF圖像

在圖像列表中可以通過尋找標志有“EDOF“的圖像找出拍攝的照片（如圖2所示），一個正常的畫面，可以進行注釋和景深圖像繪制，但是不能進行影像測量（因?yàn)樗姆糯蟊稊?shù)是根據焦點變化而變化）

圖2

按住鍵盤上的Ctrl鍵，EDOF圖像將原來佳的聚焦圖像在重疊錢定位在鼠標光標的位置，然后可以通過鼠標滾輪來尋找上部或者下部的圖像層。此功能允許用戶恢復三維的感覺，此時堆疊的圖像會丟失。

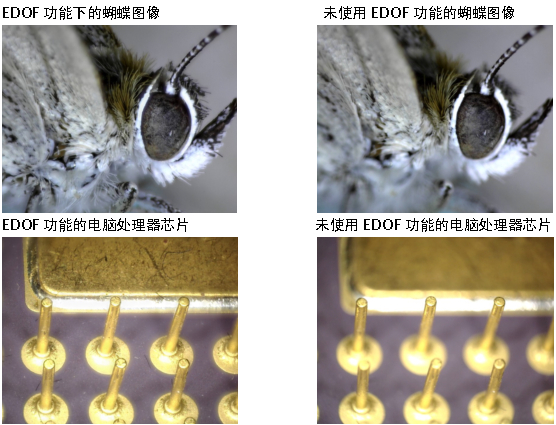

樣本圖像
